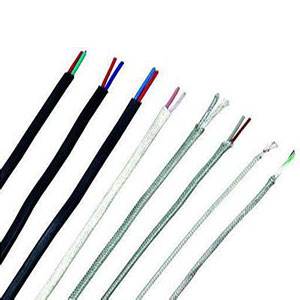

KX EX等糸列耐高溫補償導線的產品詳細介紹：
本產品適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。
一、生產執行標準 采用企業標準
二、產品名稱、型號如表1所示
表1
| 產品名稱 | 補償導線型號 | 所配用熱電偶名稱 | 所配用熱電偶分度號 |
| 銅-銅鎳0.6補償導線 | SC RC |
鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 |
S R |
| 鐵-銅鎳22補償導線 | KCA | 鎳鉻-鎳硅熱電偶 | K |
| 銅-康銅補償導線 | KCB | ||
| 鎳鉻10-鎳硅3延長型導線 | KX | ||
| 鐵-銅鎳22補償導線 | NC | 鎳鉻-鎳硅熱電偶 | N |
| 鎳鉻14硅-鎳硅延長型導線 | NX | ||
| 鎳鉻10-銅硅45延長型導線 | EX | 鎳鉻-銅鎳熱電偶 | E |
| 鐵-銅鎳45延長型導線 | JX | 鐵-銅鎳熱電偶 | J |
| 銅-銅鎳45延長型導線 | TX | 銅-康銅熱電偶 | T |
三、使用條件 環境溫度：-60～275℃。
四、技術條件
1、當周圍空氣溫度為15～35℃，相對溫度不超過80%時，補償導線成品的線芯間和線芯與屏蔽層間的絕緣電阻每10米不小于5MΩ；
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿；
3、熱電勢允差如表2
表2
| 型號 | 熱電動勢μV | 200℃時 |
| 熱電動勢 | 允差 | |
| SC或RC KCA或KCB KX NC NX EX JX TX |
1440 8137 8137 5912 5912 13419 10777 9285 |
±60 |
五、電纜的型號規格及外徑參考如表3
表3
| 型號 | 線芯材料 | 線芯型式 | 標稱截面mm2 | 導體結構根/直徑mm | 成品電纜外徑參考 |
| KCHFF KCAHFF KXHFF NCHFF NXHFF EXHFF JXHFF TXHFF |
補償導線合金絲 | 單股線芯 | 0.2 0.5 1.0 1.5 2.5 |
1/0.52 1/0.8 1/1.13 1/1.37 1/1.76 |
1.6×2.4 2.1×3.2 2.1×3.2 2.7×4.7 3.5×5.9 |
| 多股線芯 | 0.2 0.5 1.0 1.5 |
7/0.2 7/0.3 7/0.43 7/0.52 |
1.7×2.6 2.2×3.4 2.9×4.6 3.1×5.2 |
注：1、屏蔽型補償導線的外徑應加屏蔽層厚度，即再加0.8mm；
2、線芯為多股線芯（R）或帶屏蔽（P），其型號應加“R”或“P”或“RP”。
六、交貨要求
1、交貨長度為100m或其整數倍，成盤長度應不小于100m,長度計量誤差應不超過±0.5%；
2、根據雙方協議允許任何長度交貨。
