產品說明:
一、特性 :

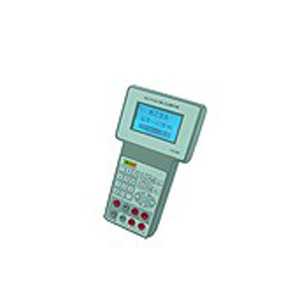

CA101 熱工信號校驗儀主要是為工業現場熱工儀表及系統的校驗維護而設計的，儀表提供完善而實用的功能，操作簡單。儀表采用單片機作為 CPU ，集***新大規模數字轉換集成電路和大屏幕液晶顯示技術于一體，具有輸出、測量、手冊和 24VDC 配電功能，且四項功能可同時工作，同屏顯示輸出和測量值以及對應的 ITS-90 標準值（熱電阻和熱電偶）。并配備超大容量可充電電池，攜帶方便，能方便地完成工業現場熱工儀表（傳感器、變送器、顯示儀表、控制系統）的檢修、校驗。其具有如下的使用特點：
■ 小巧、便于攜帶和手持。
■ 堅固、可靠，背面的支撐架和掛鉤孔適合現場使用。
■ 大顯示屏，測量、輸出可同時顯示。
■ 電壓、電流、電阻的測量和電壓、電流的輸出。
■ 8 種熱電偶（ K 、 E 、 T 、 J 、 S 、 R 、 N 、 B ）的測量和輸出， 2 種熱電阻（ PT100 、 Cu50 ）的測量。
■ 熱電偶、熱電阻的測量輸出具有 ITS-90 國際標準毫伏、電阻值對應顯示。
■ 電壓和電流測量可顯示百分比。
■ 熱電偶測量、輸出具有自動或手動補償功能。
■ 輸出值的輸入采用多種方式。
■ 熱工寶典可實現電阻值與溫度值、毫伏值與溫度值的快速互查。
■ 內置大容量充電電池，充電一次可連續工作 5~7 小時（與工作狀況相關）。
■ 大屏幕液晶帶背光顯示，中文菜單操作。
■ 按鍵聲音和背光可控制，并能才每次開機時保持上次***后設置的狀態。
二、技術參數
2.1 直流信號輸入：
|
||||||||||||||||||||||||||
|
2.2直流信號輸出
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||
2.3 性能指標：
工作溫度： -10~50 ℃
貯存溫度： -27~70 ℃
L × W1(W2) × H
外形尺寸： mm3
237 × 131(95) × 45
四、注意事項
● 測試和輸出時，端子接線須***與操作一致。比如：在輸出端子上接測量電壓，在電流端子上測量電壓，都有可能損壞儀表。
● 確認每檔量程范圍，不能過量程使用。
● 儀表在有足夠光強處，不要使用背光，這樣可以延長電池使用時間。
● 當儀表從室內拿到現場并采用自動溫度補償方式，溫差較大時，應把儀表在現場適應 5 分鐘，使儀表內藏的溫度傳感器的溫度和環
境溫度一致，從而準確測量出環境溫度值。
● 輸出熱電偶信號時，設定溫度應大于等于補償?shù)臏囟?，使輸出的毫伏信?hào)為正值。
